Wellkantengurte

Wellkantengurte eignen sich zur horizontalen bis vertikalen Förderung von Stück- und Schüttgut. Ambelt® bietet ein großes Portfolio an Kombinationsmöglichkeiten aus Stollen und Wellkanten in verschiedenen Höhen bis 500 mm an. Der Basisgurt ist in querstabiler Textil- oder Stahlseilausführung erhältlich.

Da Wellkantengurte stets Sonderanfertigungen sind, kontaktieren Sie das Ambelt® Serviceteam für ein individuelles Angebot.

Produkt Anfragen

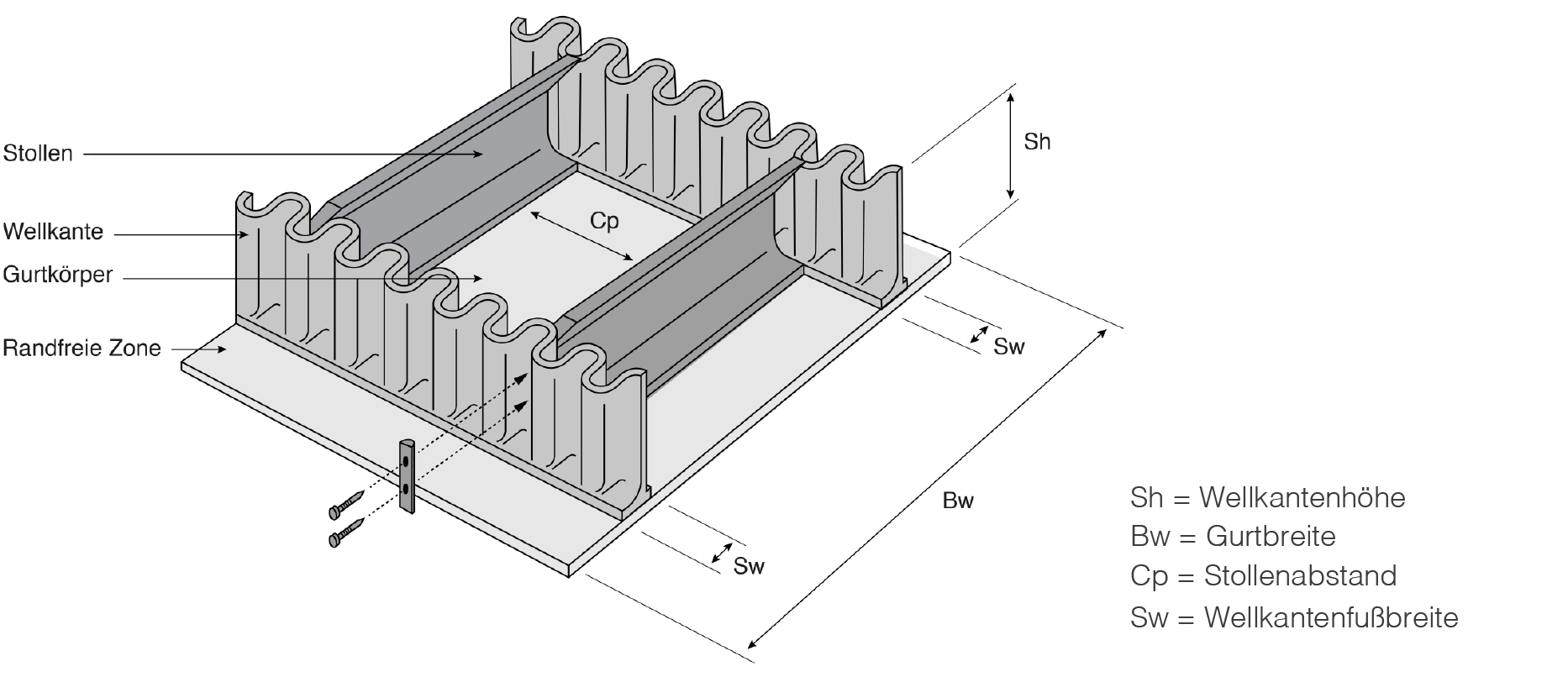

Schema Gurtaufbau

Schema eines Wellkantengurts mit Stollen, Wellkante, Gurtkörper und randfreier Zone

Technische Daten Fördergurt

Art	Bezeichnung	Karkasse	Standard Deckplattendicke	Min. Trommel Ø
Textil	XE	250/2	4:2	200
	XE	400/3	4:2	315
	XE+1	250/2+1	3:1,5	200
		315/2+1	4:2	250
		400/3+1	4:2	315
		500/3+1	4:2	400
	XE+2	400/3+2	4:2	315
		500/4+2	4:2	400
		630/4+2	4:2	500
		800/5+2	5:3	630
		1000/5+2	5:3	800
		1250/5+2	5:3	1000
	XE-SC+2	400/3+2	4:2	315
		500/3+2	4:2	400
		630/4+2	4:2	500
		800/5+2	4:2	630
		1000/5+2	5:3	800
		1250/5+2	5:3	1000
Stahl	XST-SC+2	1600	8:8	1250
		2000	8:8	1250
		2500	8:8	1400
		3150	8:8	1400

Andere Deckplattenverhältnisse sind gemäß Kundenanforderung möglich.

Technische Daten Stollentyp

Modell	Typ	Höhe (mm)	Fußbreite (mm)
Schräges C-Profil	C55	55	75
	C75	75	90
	C90	90	110
	C110	110	110
Rechtwinkliges T-Profil	T40	40	70
	T55	55	80
	T75	75	100
	T90	90	110
	T110	110	110
	T140	140	160
	T180	180	160
Schräges TC-Profil	TC75	75	85
	TC90	90	110
	TC110	110	110
	TC140	140	150
	TC180	180	150
	TC220	220	160
	TC280	280	160
Verschraubbares TCS-Profil	TCS230	230	165
	TCS290	290	165
	TCS350	350	200
	TCS470	470	200

Technische Daten Wellkante

Modell	Typ	Höhe Sh	Fußbreite Sw	Wellenlänge P	Gewicht (kg/m)
Wellkantenprofil	Standard	40	30	25	0,58
		60	50	40	1,55
		80	50	40	1,82
		100	50	40	2,20
		120	50	40	2,85
	Gewebeverstärkt	120	75	63,2	3,20
		160	75	63,2	4,76
		200	75	63,2	6,45
		240	75	63,2	7,50
		250	75	63,2	6,37
		280	75	63,2	8,80
		300	75	63,2	9,33
	HD	300	100	83	12,10
		400	100	83	18,72
		500	100	83	16,80

Gurtführungsräder

Für einen optimalen Gurtlauf empfehlen wir die Verwendung von Ambelt® Gurtführungsrädern. Die randfreie Zone des Gurtes liegt an oder innerhalb der Nut und ermöglicht eine zuverlässige und schonende Gurtführung.

Außendurchmesser	300 mm
Innendurchmesser	115 mm
Gesamtbreite	80 mm
Nutbreite	50 mm
Nuttiefe	40 mm
